Vista Explodida

Diagrama da pistola Walther


Todos sabemos que a manutenção de armas de fogo é tarefa para quem tem experiência. Entretanto, há momentos em que são necessários alguns conhecimentos básicos de montagem e desmontagem a fim de realizarmos uma limpeza mais profunda ou substituir o conjunto de mira dos nossos equipamentos. Quem pratica o esporte do tiro, seja o Tiro Esportivo, Tiro Prático ou Tiro Defensivo, mas especialmente IPSC, sabe a importância de manter a limpeza e a lubrificação da sua arma em dia.

Acontece que, para quem não tem experiência, soltar alguns parafusos pode se tornar um verdadeiro caos na hora de fazer o trabalho inverso. Sem um manual ou um documento de referência a tarefa pode se tornar impraticável. Aqui entram as vistas explodidas.

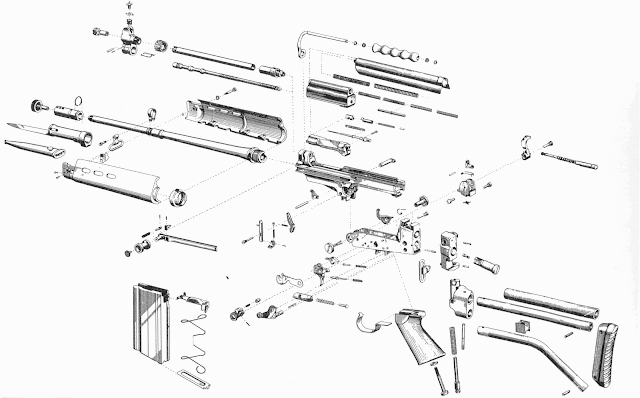

Uma vista explodida é um diagrama, imagem ou desenho técnico, que mostra uma relação ou sequência de montagem de diversas peças de um conjunto de algo manufaturado.
Mostram-se os componentes de um objeto ligeiramente separados por uma distância, ou suspensos no espaço circundante, no caso de um desenho tridimensional, sendo isso a vista explodida. O objeto é representado como se tivesse havido uma pequena “ explosão” controlada com suas partes como que emanando do centro do objeto. Essas partes do objeto ficam separadas por distância semelhantes de seus locais originais (depois da montagem).
A Vista explodida é usada em catálogos de partes, montagem, manutenção e em outras instruções técnicas..
Normalmente, a projeção de uma vista explodida é mostrada de cima e ligeiramente em diagonal partindo do lado esquerdo ou direito do desenho. (Veja o desenho vista explodida de uma bomba de engrenagem para a direita). Ele é visto um pouco de cima e mostrado do lado esquerdo do desenho em diagonal.


Um desenho em vista explodida é usado para mostrar a montagem de peças mecânicas e até outras. Mostra todas as partes do conjunto e como eles se encaixam. Geralmente em sistemas mecânicos os componentes mais próximos do centro são montados em primeiro lugar, ou é a parte principal no qual as outras partes serão montadas. Tal desenho também pode ajudar a representar a desmontagem de peças, onde as peças mais distantes do centro normalmente são removidas primeiro.
Diagramas explodidos são comuns em manuais descritivos mostrando a colocação de peças, ou peças contidas em uma montagem ou sub-montagem. Normalmente tais diagramas têm o “part-number” de identificação e uma etiqueta (tag) das peças indicando qual preenche cada posição particular no diagrama. Há aplicativos quem podem criar automaticamente diagramas explodidos, como inclusive “gráficos de pizza”.
Em desenhos de Patentes, uma vista explodida as partes separadas podem (é permitido e padrão) ter indicação numérica da sequência de montagem.
As vistas explodidas também podem também ser usadas em um desenho arquitetônico, numa apresentação de projeto paisagístico. Tais vistas explodidas podem criar uma imagem de que os elementos estão voando pelo ar acima da planta arquitetônica, quase como numa pintura cubista. Os locais de fixação podem ser sombreados ou pontilhados.



Juntamente com os desenhos corte a vista explodida foi uma das muitas invenções gráficas do Renascimento, que foram desenvolvidos para esclarecer a representação pictórica de uma forma naturalista renovada. A vista explodida pode ser rastreada até os cadernos de Marino Taccola (1382-1453), tendo sido aperfeiçoada por Francesco di Giorgio (1439-1502) e Leonardo da Vinci (1452-1519).
Um dos primeiros exemplos claros de uma vista explodida foi criado por Leonardo no seu desenho de uma máquina de movimento alternativo. Leonardo aplicou esse método de apresentação em vários outros estudos, incluindo os de anatomia humana.
O termo "Vista explodida" surgiu na década de 1940 e foi também definido em 1965 como "ilustração tridimensional (isométrica), que mostrava as relações de posicionamento de peças, subconjuntos e conjuntos maiores. Também foi usado para mostras as sequência de montagem ou desmontagem de peças em detalhe. "
